无油活塞真空泵真应用行业与计算公式
2020-11-16 17:25

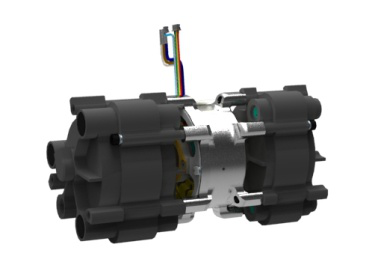

无油活塞真空泵的主要部件是，气缸，活塞，排气阀，吸气阀，泵技术要求不太复杂，容易制造，是由活塞及气缸组成。与电机直联的轴通过连杆带动活塞。活塞的背面空间由次级活塞抽气，以减少泄漏和降低极限压力。气缸有进气阀与排气阀?；钊槌裳顾跫?，为了增加抽速，两个活塞是并联的，为了便于泵在大气压力下的启动，设置了辅助排气阀，当活塞的排气压力高于大气压力时，有一部分气体通过阀排入大气，当其排气压力低于大气压力时，则排出气体依次进入靠前个、第二个气缸压缩后排出泵外。泵的压缩比可高达到105，泵的极限压力可达1.3Pa。泵气缸的内表面衬有聚合材料，以降低摩擦系数与磨损。这种泵的功率消耗低，散热条件较好，不需要冷却水无油活塞真空应用：
按用途范围：可应用于下列各项工作中：
1、自动包装线上的真空吸拉列开袋、装料。
2、印刷机械上的纸张真空吸送。
3、各种液体注入瓶内的高效率真空灌装。
4、各种塑料制品的真空吸塑成形。
5、物体表面在真空状态下的气密性试验。
6、纸箱及瓶类物品的标鉴真空吸送粘贴。
7、真空吸引固定下的照相制版。
8、真空状态下的利用压力差引导气体分析。
9、各种医药机械自动线上的配套使用。
10、加工上的非磁性零件夹用的真空吸盘夹具。
11、各种容器在真空状态下的检漏试验。
12、食品加工机械上的应用。
13、中西药厂真空蒸馏干燥。
14、医院手术室的真空吸引。
15、院校、研究所、厂矿实验室气体分析，理化实验。
16、各种医疗仪器的配套使用等。
无油活塞真空泵特点：
1、无油活塞真空泵与油泵相比真空度低，抽气量小，但体积小巧，易于安装，维护简单，移动方便，不产生油烟，不污染环境，尤其在要求较高的实验室使用较好。也是实验室常备的设备之一。
2、无油活塞真空泵节能高效，相对于传统的真空泵。在同样的能量供应下，无油活塞真空泵可以运行更多的时间，比较大力度的节约了运行成本，给生产企业带来了更多的效益和利润。
3、无油活塞真空泵它顺应时代的潮流，在这一个倡导节能减排，的时代，无油活塞真空泵的出现显然很是时候，在未来，会有更多的企业将会将眼光看向无油活塞真空泵。
无油活塞真空泵的选型计算
1?根据真空系统的真空度和泵进口管道的压力降，确定泵吸入口处的真空度（压）
2?确定真空系统的抽气速率Se 3?将Se换算成泵厂规定条件下的抽气速率Se’
一般可按照下式计算： Se’＝?Se（273+[Ts]）/（273+Ts）?[Ts]：泵标准进气温度
4?根据抽气速率和真空度要求，真空泵的抽气速率S满足： S?>（20%-30%）Se’
无油活塞泵功率的计算：功率等于额定流量乘以压力除以容积效率和机械效率。要注意的是单位换算，否则计算错误。
真空泵选型相关计算公式
1、玻义尔定律 体积V，压强P，P·V＝常数 一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。?即P1/P2＝V2/V1
2、盖·吕萨克定律 当压强P不变时，一定质量的气体，其体积V与对温度T成正比：?V1/V2＝T1/T2＝常数 当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。
3、查理定律 当气体的体积V保持不变，一定质量的气体，压强P与其对温度T成正比，即：?P1/P2＝T1/T2 在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。
4、平均自由程 λ＝(5×10-3 )/P?(cm)
5、抽速： S＝dv/dt?(升/秒)或?S＝Q/P Q＝流量(托·升/秒)?P＝压强(托) V＝体积(升)?t＝时间(秒)
6、通导：?C＝Q/(P2-P1)?(升/秒)
7、真空抽气时间： 对于从大气压到1托抽气时间计算式：?t＝8V/S?(经验公式) V为体积，S为抽气速率，通常t在5~10分钟内选择。
8、维持泵选择：?S维＝S前/10
9、扩散泵抽速估算：?S＝3D2 (D＝直径cm）
10、罗茨泵的前级抽速：?S＝(0.1~0.2)S罗?(l/s)
11、漏率： Q漏＝V(P2-P1)/(t2-t1) Q漏－系统漏率(mmHg·l/s)?V－系统容积(l) P1－真空泵停止时系统中压强(mmHg) P2－真空室经过时间t后达到的压强(mmHg)?t－压强从P1升到P2经过的时间(s)
思科涡旋科技(杭州)有限公司从事高性能各系列涡旋压缩机与真空泵的研发、生产和销售。公司拥有多项原创性发明专利，占据无油浮动涡旋技术创新及应用较前沿地位。更多微型真空泵产品与咨询，可联系思科涡旋
